DRACO VARIO ULTRA DP 1.1

Der Draco vario ultra DisplayPort 1.1 KVM-Extender ermöglicht die Video-Übertragung von zwei DisplayPort-Screens inklusive Tastatur- und Maus-Steuerung über nur ein Duplex-Glasfaserkabel oder ein Cat-X-Kabel. Das verringert die Komplexität der Installation, spart Kosten, Platz, Verkabelungsaufwand und im KVM-Matrixbetrieb wertvolle Matrix-Ports.

Mit Lici®-Technologie des Fraunhofer IIS

Mit Lici®-Technologie des Fraunhofer IIS

Draco vario ultra DisplayPort 1.1 (Serie 493)

Der Draco vario ultra DisplayPort 1.1 KVM-Extender ermöglicht die visuell verlustfreie Verlängerung von hochauflösenden Bild- und Tonsignalen über die DisplayPort-Schnittstelle. Volldigitale Videosignale lassen sich im Single-Head-Betrieb in 4K-Auflösungen bis zu 4096 x 2160 (4K DCI) und 3840 x 2160 (UHD) übertragen. Im Dual-Head- Betrieb werden je Kanal Auflösungen bis zu 1920 x 1200 Bildpunkten unterstützt. Das eingebettete Audio-Signal wird von den angeschlossenen Bildschirmen mit integrierten Lautsprechern direkt wiedergegeben. In Kombination mit optionalen analogen oder digitalen Audiomodulen lässt sich das Stereosignal extrahieren und separat ausgeben. Der Draco vario ultra DisplayPort 1.1 KVM-Extender ist zudem kompatibel* mit Draco tera KVM-Matrix-Systemen.

Produkteigenschaften

Produkt-eigenschaften

Draco vario ultra DisplayPort 1.1 (Serie 493)
  • Betrieb einer CPU von einem entfernten Arbeitsplatz mit zwei DisplayPort-Monitoren und USB-HID-Geräten (Tastatur/Maus)
  • Übertragung volldigitaler Videosignale bis zu 4K DCI (4096 x 2160) und UHD (3840 x 2160) bis zu 30 Hz , Farbtiefe 8 bit (4:4:4)
  • Über die DisplayPort-Schnittstelle kann das Audioformat mit einer Sample-Rate von bis zu 192 kHz übertragen werden
  • Intelligentes Monitor-EDID-Management
  • Optional: Redundante Verbindungen für 24/7-Verfügbarkeit
  • Kompabilität zu allen gängigen Betriebssystemen (Linux, Unix, Windows, Mac OS) und Draco vario-Chassis
  • Kompatibel* zu IHSE Draco tera KVM-Matrix-Systemen, allen Zusatzmodulen der Draco vario Extender-Serie für
    Audio- und Datensignale wie USB oder RS232
  • Keine Frame-Drops, verlustfreie Bildkomprimierung
  • Synchrone Videoübertragung in Multi-Head-Anwendungen, volle 60 fps, Low-Latency-Modus
* Die Videoübertragung der Draco vario ultra-Extender (Serie 49x) ist nicht kompatibel mit den Basismodulen der Draco vario Serien 47x/48x und der Draco compact-Serie 477.

Technische Daten

Draco vario ultra DisplayPort 1.1 (Serie 493)
Eingang
Primärkanal: 1x DisplayPort 1.1
Sekundärkanal: 1x Mini DisplayPort 1.1
Ausgang
Primärkanal: 1x DisplayPort 1.1
Sekundärkanal: 1x Mini DisplayPort 1.1
Audio (embedded)
Stereo Linear Pulse Code Modulation (LPCM), DTS, DTS-HD (5.1), Dolby Digital, Dolby Digital Plus (5.1)
Maximale Auflösung
Single-Head: bis zu 4096 x 2160 @ 30 Hz
Dual-Head: bis zu 2x 1920 x 1200 @ 60 Hz
Farbtiefe
8 bit / True Color
Maximale Übertragungsreichweite für Video- und USB-HID-Signale (Ende-zu-Ende-Verbindung)
Cat X: 140 m (459 ft)
Single-Mode 9μm: 10.000 m (32.808 ft)
Single-Mode 9μm XV: 5.000 m (16.404 ft)
Multi-Mode 50μm (OM3): 1.000 m (3.280 ft)
Multi-Mode 50μm: 400 m (1.312 ft)
Optionale Schnittstellen
USB 2.0 embedded (36, 50/100 oder 480 Mbit/s), USB-HID, PS/2, Analog-Audio mit RS232 oder RS422, Digital-Audio, symmetrisches Audio.
Passende Zusatzmodule unter folgendem Link: https://www.ihse.com/add-on-modules/
Tastatur/Maus
USB-HID

HINWEIS:
Übertragungsreichweiten für transparentes USB bei Verwendung von Zusatzmodulen
Bei Verwendung von L474/R474-Zusatzmodulen mit transparentem USB gelten die in den Datenblättern der Zusatzmodulen genannten, verbindlichen Spezifikationen.

Artikelnummern

Artikel-nummern

Draco vario ultra DisplayPort 1.1 (Serie 493)
Geräte

L493-BDHC

Draco vario ultra CPU Modul DP1.1, SH 4K30 o. 2x 1920 x 1200 @ 60 Hz, USB HID, Cat X 1G

L493-BDHS

Draco vario ultra CPU Modul DP1.1, SH 4K30 o. 2x 1920 x 1200 @ 60 Hz, USB HID, LWL LC SM 1G

L493-BDHX

Draco vario ultra CPU Modul DP1.1, SH 4K30 o. 2x 1920 x 1200 @ 60 Hz, USB HID, LWL LC SM 3G

L493-BDHCR

Draco vario ultra CPU Modul DP1.1, SH 4K30 o. 2x 1920 x 1200 @ 60 Hz, USB HID, Cat X 1G, red.

L493-BDHSR

Draco vario ultra CON Modul DP1.1, SH 4K30 o. 2x 1920 x 1200 @ 60 Hz, USB HID, LWL LC SM 1G, red.

L493-BDHXR

Draco vario ultra CON Modul DP1.1, SH 4K30 o. 2x 1920 x 1200 @ 60 Hz, USB HID, LWL LC SM 3G, red.

R493-BDHC

Draco vario ultra CON Modul DP1.1, SH 4K30 o. 2x 1920 x 1200 @ 60 Hz, USB HID, Cat X 1G

R493-BDHS

Draco vario ultra CON Modul DP1.1, SH 4K30 o. 2x 1920 x 1200 @ 60 Hz, USB HID, LWL LC SM 1G

R493-BDHX

Draco vario ultra CON Modul DP1.1, SH 4K30 o. 2x 1920 x 1200 @ 60 Hz, USB HID, LWL LC SM 3G

R493-BDHCR

Draco vario ultra CON Modul DP1.1, SH 4K30 o. 2x 1920 x 1200 @ 60 Hz, USB HID, Cat X 1G, red.

R493-BDHSR

Draco vario ultra CON Modul DP1.1, SH 4K30 o. 2x 1920 x 1200 @ 60 Hz, USB HID, LWL LC SM 1G, red.

R493-BDHXR

Draco vario ultra CON Modul DP1.1, SH 4K30 o. 2x 1920 x 1200 @ 60 Hz, USB HID, LWL LC SM 3G, red.

Downloads

Draco vario ultra DisplayPort 1.1 (Serie 493)

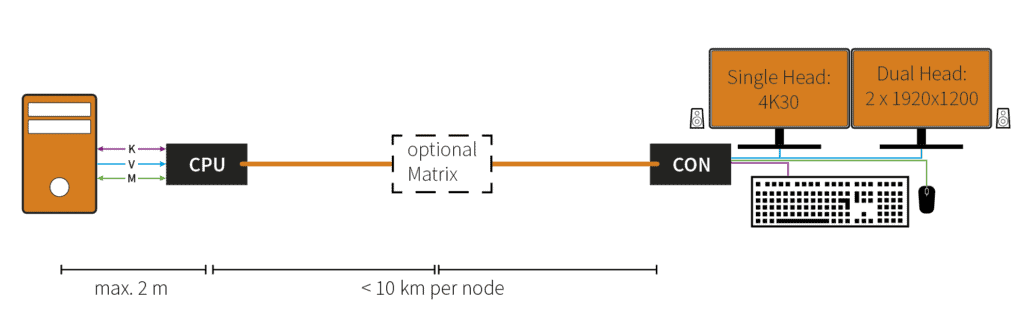

Funktionsdarstellung

Funktions-darstellung

Draco vario ultra DisplayPort 1.1 (Serie 493)
