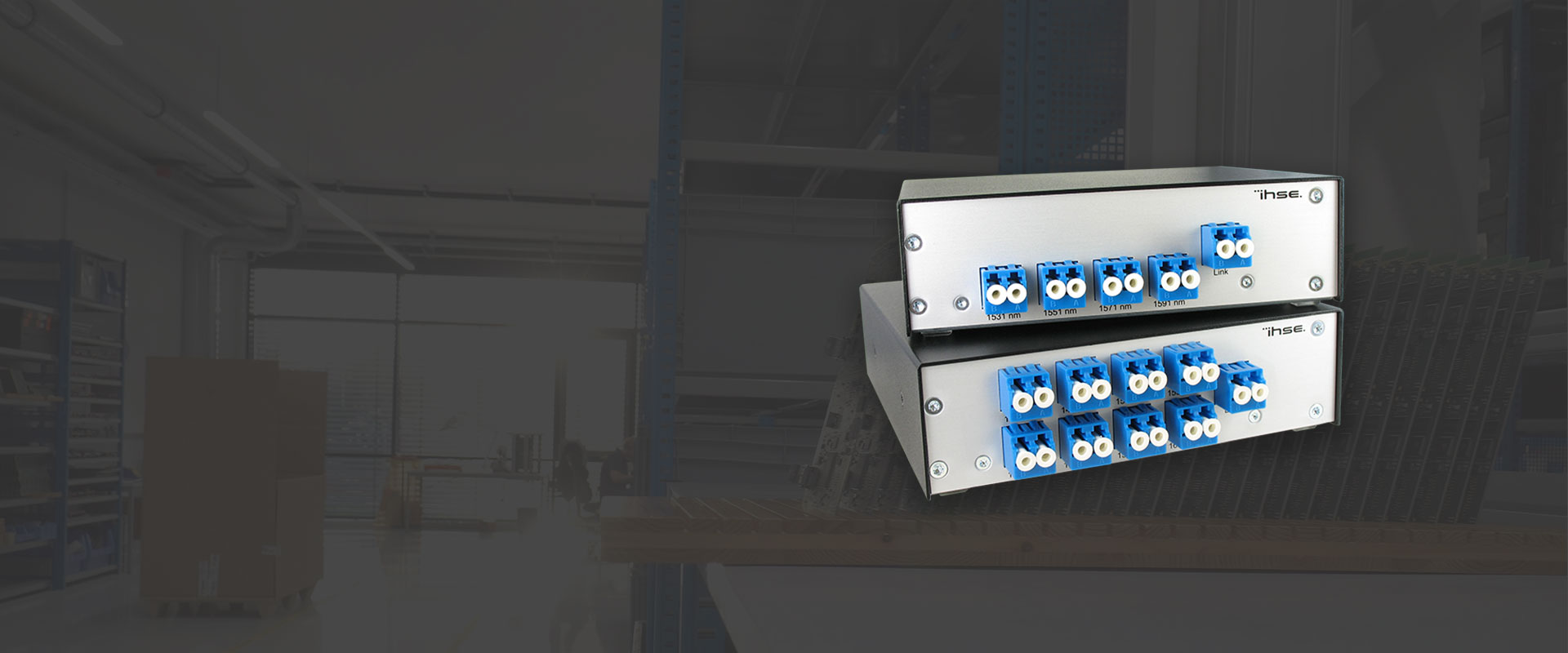

DRACO CWDM
Multiplexer mit 4, 8 oder 18 Extender-Signalen über eine einzige CWDM-Glasfaser-Verbindung
Minimierung der Verkabelungskosten
Minimierung der Verkabelungs-kosten
Der Einsatz von Draco CWDM-Multiplexern spart Material und Verkabelungsaufwand bei der Signalverlängerung. CWDM (Coarse Wavelength Division Multiplex) ist eine Technologie zur Bündelung mehrerer Lichtwellensignale auf einen einzigen Lichtwellenleiter durch die Nutzung unterschiedlicher Wellenlängen. Unter Verwendung von speziellen SFP-Modulen (small form-factor pluggable) können mit Hilfe eines Gerätepaars bis zu 4, 8 oder 18 unabhängige Datenverbindungen simultan über ein einzelnes Single-Mode Glasfaserpaar bidirektional bis zu 10 km (mit speziellen SFP Modulen bis zu 120 km) übertragen werden.
Draco CWDM-Multiplexer werden immer paarweise eingesetzt (Sender und Empfänger). Beide Einheiten fungieren dabei gleichzeitig als Multiplexer und Demultiplexer zum Bündeln und Entbündeln und sind für den Betrieb mit Draco vario-Extendern und Draco tera-Matrixswitchen entwickelt. Somit lassen sich alle relevanten Computersignale von 4, 8 oder 18 unabhängigen Quellen (darunter DVI, HDMI, DisplayPort, USB, Audio und RS232) gebündelt über eine einzige Glasfaser-Verbindung übertragen.
Produkteigenschaften
Produkt-eigenschaften
- Für den Einsatz mit Draco Extender und Draco Switche
- Bündelung von 4, 8 oder 18 Extendersignalen über eine einzige CWDM-Glasfaser-Verbindung
- Unterstützung verschiedener Arten von Signalen (DVI, HDMI, DisplayPort, USB, Audio und RS232/RS422)
- Minimierung der Verkabelungskosten
- Keine Stromversorgung erforderlich
- Lieferumfang: Draco CWDM (Sender und Empfänger) ohne SFPs

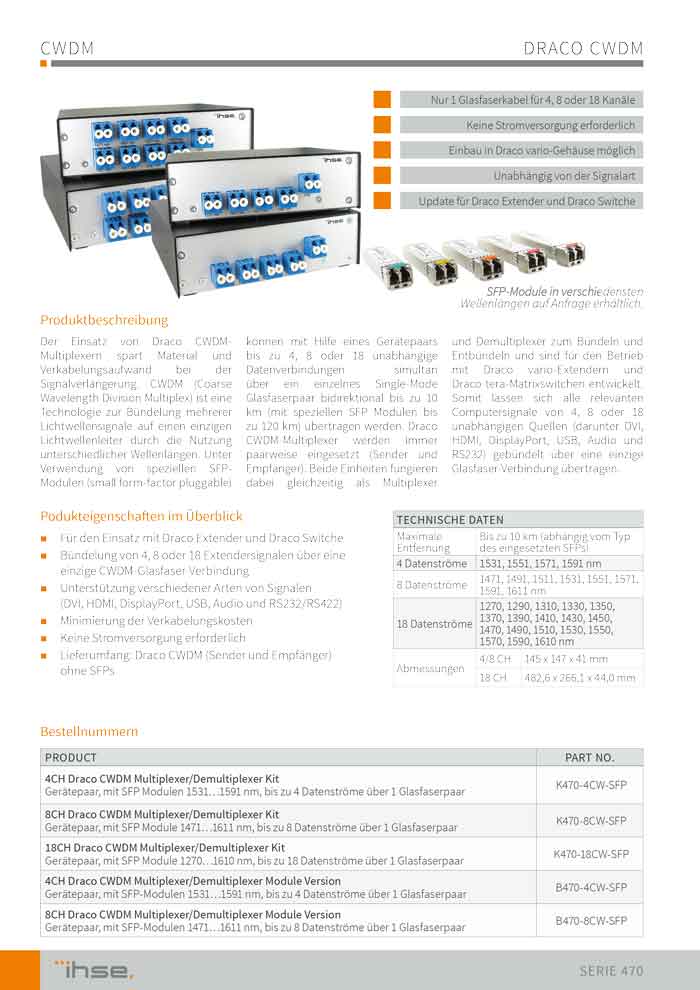

Technische Daten
1430, 1450, 1470, 1490, 1510, 1530, 1550,
1570, 1590, 1610 nm
Artikelnummern
Artikel-nummern
All Variations
| Image | Modell: | Description |
|---|---|---|
 | K470-CW4-xx | 4 CH Draco CWDM Multiplexer/Demultiplexer Kit |
 | K470-CW8-xx | 8CH Draco CWDM Multiplexer/Demultiplexer Kit |
 | K470-CW18-xx | 18CH Draco CWDM Multiplexer/Demultiplexer Kit |
 | B470-CW4-xx | 4CH Draco CWDM Multiplexer/Demultiplexer Module Version |

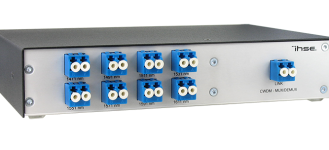

 | B470-CW8-xx | 8CH Draco CWDM Multiplexer/Demultiplexer Module Version |
All Variations
| Image | Modell: | Description |
|---|---|---|

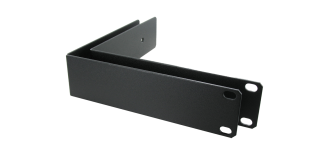

 | 474-2RMK | 19“-Einbauwinkel (1 HE) für 2-fach Gehäuse mit eingebautem Netzteil, für ein Draco-CWDM-Gerät (4/8CH) |
 | 474-BRACKET | Befestigungswinkel für Schraubmontage passend für alle 2-/4-/6-fach Gehäuse |
 | 474-VRMK | 19”-Einbaukit (1 HE) für 2- oder 4-fach Gehäuse |
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

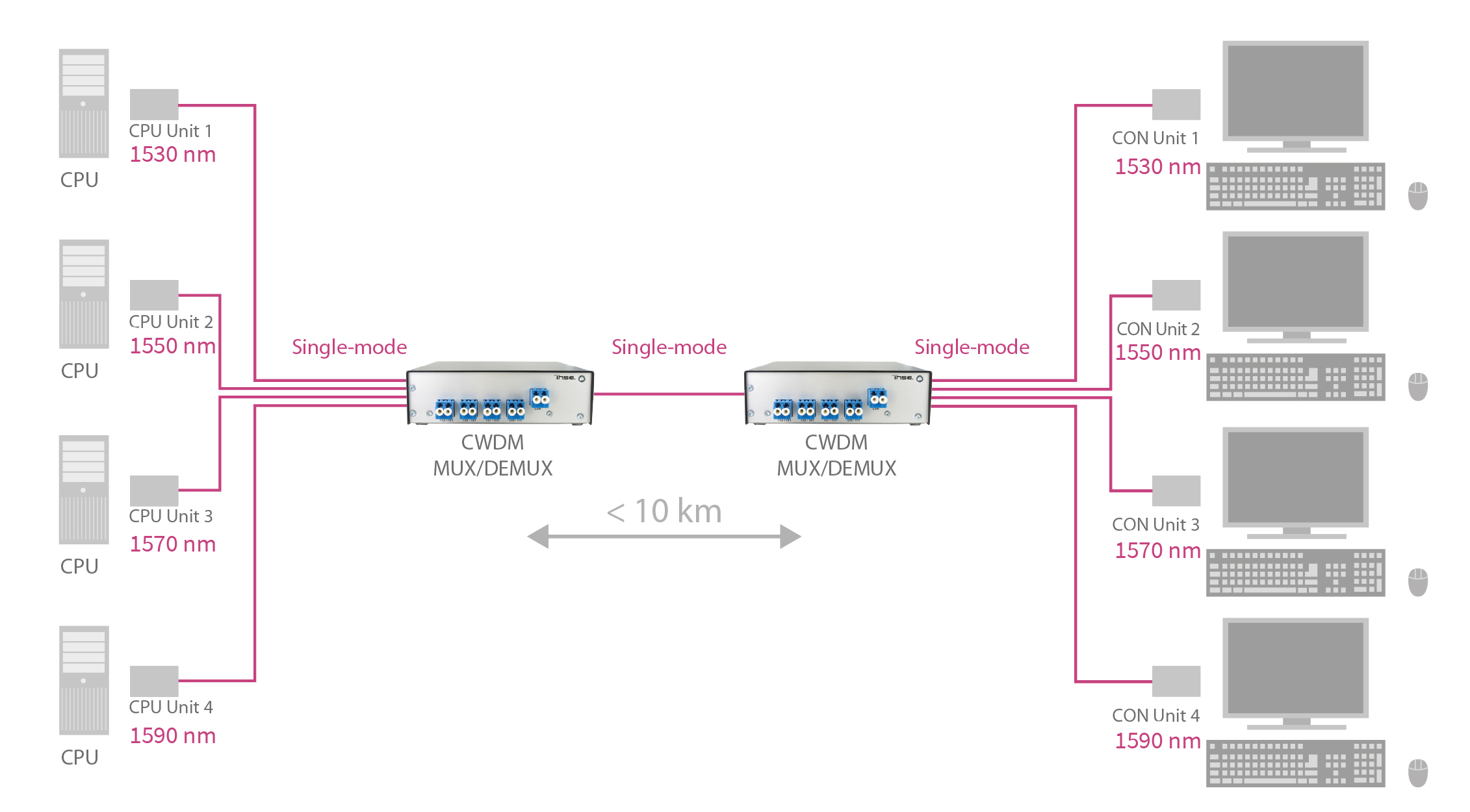

Funktionsdarstellung
Funktions-darstellung
