DRACO TERA ENTERPRISE
Der Draco tera enterprise ist ein hochleistungsfähiges, modulares Matrixsystem für die bidirektionale Signalverteilung von hochauflösenden Video-, Audio- und Datensignalen über Cat X, Glasfaser und SDI. Verfügbar mit bis zu 48, 80, 160, 288 und 576 Anschlüssen – jeweils frei definierbar als Ein- oder Ausgänge.
Modularer und skalierbarer KVM-Matrixswitch
Modularer und skalierbarer KVM-Matrixswitch
Der Draco tera enterprise stellt die technologische Speerspitze unter den KVM-Matrixsystemen dar. Die modular aufgebaute, skalierbare und hochverfügbare KVM-Kreuzschiene erlaubt die vollständige Übertragung sämtlicher hochauflösender Video-, Audio und Datensignale über einen Datenstrom (In-Band).
Jeder der maximal 576 Ports lässt sich flexibel als Ein- oder Ausgang nutzen. Die Schaltvorgänge werden auch beim Vertauschen der Anschlusskabel noch richtig durchgeführt. Mischen Sie beliebig Cat X- und Glasfaserverbindungen in einem Switch. Unsere Mix & Match-Funktionalität gibt Ihnen sogar die Möglichkeit, Signale per Cat X in die Matrix zu leiten und über einen Glasfaserport wieder auszugeben. Dank der variablen Bauweise lässt sich das Draco tera enterprise-System unkompliziert nachträglich erweitern.
Erleben Sie die Echtzeit-Schaltung von hochauflösendem Bild-, Ton- und Videomaterial auf ihre Bildschirme – störungsfrei und mit brillanter Schärfe in der Anzeige. Erhalten Sie blitzschnellen Zugriff auf entfernte Inhalte oder Tools. Gerade auch für sicherheitskritische Installationen sind Draco tera Matrixswitche besonders geeignet. Das mehrstufige Redundanzkonzept bietet höchste Ausfallsicherheit für den Dauerbetrieb. Der Draco tera enterprise ist kompatibel zu allen IHSE Extendern.
Produkteigenschaften
Produkt-eigenschaften
- Skalierbares System, flexibel erweiterbar
- Betriebskritische Komponenten hotswappable
- Instant Switching (verzögerungsfreies Schalten)
- Flex-Port-Technologie (jeder Port kann als Eingangs- als auch Ausgangs- Port genutzt werden)
- Mix & Match (Glasfaserports können auf Cat-X-Ports geschaltet werden und umgekehrt)
- Matrix Grid Option ermöglicht Multi-Matrix-Verbindungen durch Grid-Lines
- Javabasiertes tera Tool zur Konfiguration, Bedienung und Wartung
- Multi-Signal-Unterstützung: KVM, USB 2.0/3.0, SDI (SD/HD/3G), Daten
- Updatefähigkeit der Extender über die Matrix
- API-Service für die Anbindung von Mediensteuerungen
- SNMP & Syslog Monitoring
- Multi-Screen-Kontrolle (neue Firmware bis zu 8 Ports)
- LDAP Benutzerverwaltung
- Redundante Spannungsversorgung
- Unterstützung von vollständiger oder partieller Matrixredundanz
Technische Daten
KVM
Unterstütze Signale: DisplayPort, HDMI, DVI-D, DVI-I, USB 2.0, USB-HID, RS232, RS422, analoges / digitales oder balanced Audio
Universal (KVM / SDI)
Unterstütze Signale: USB 3.0, SDI
Artikelnummern
Artikel-nummern
All Variations
| Image | Modell: | Description |
|---|---|---|

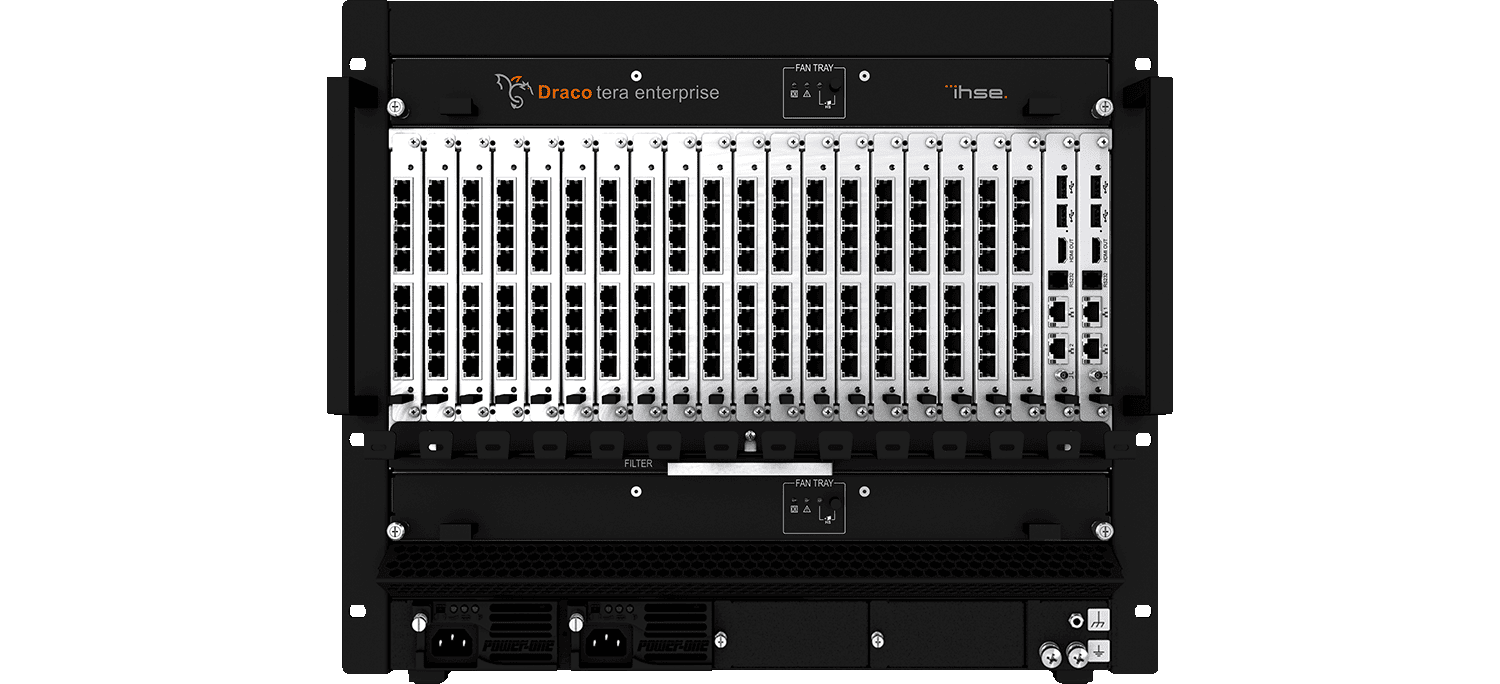

 | K480-152-R1 | Draco tera enterprise with 152 ports (base unit with controller module and 2x power supply units), 9 RU, free configuration. Secondary controller module for redundancy/auto failover as an option. |
 | K480-080-R1 | Draco tera enterprise with 80 ports (base unit with controller module and 1x power supply unit), 4 RU, free configuration |
 | K480-048-R1 | Draco tera enterprise with 48 ports (base unit with controller module and 1x power supply unit), 3 RU, free configuration |

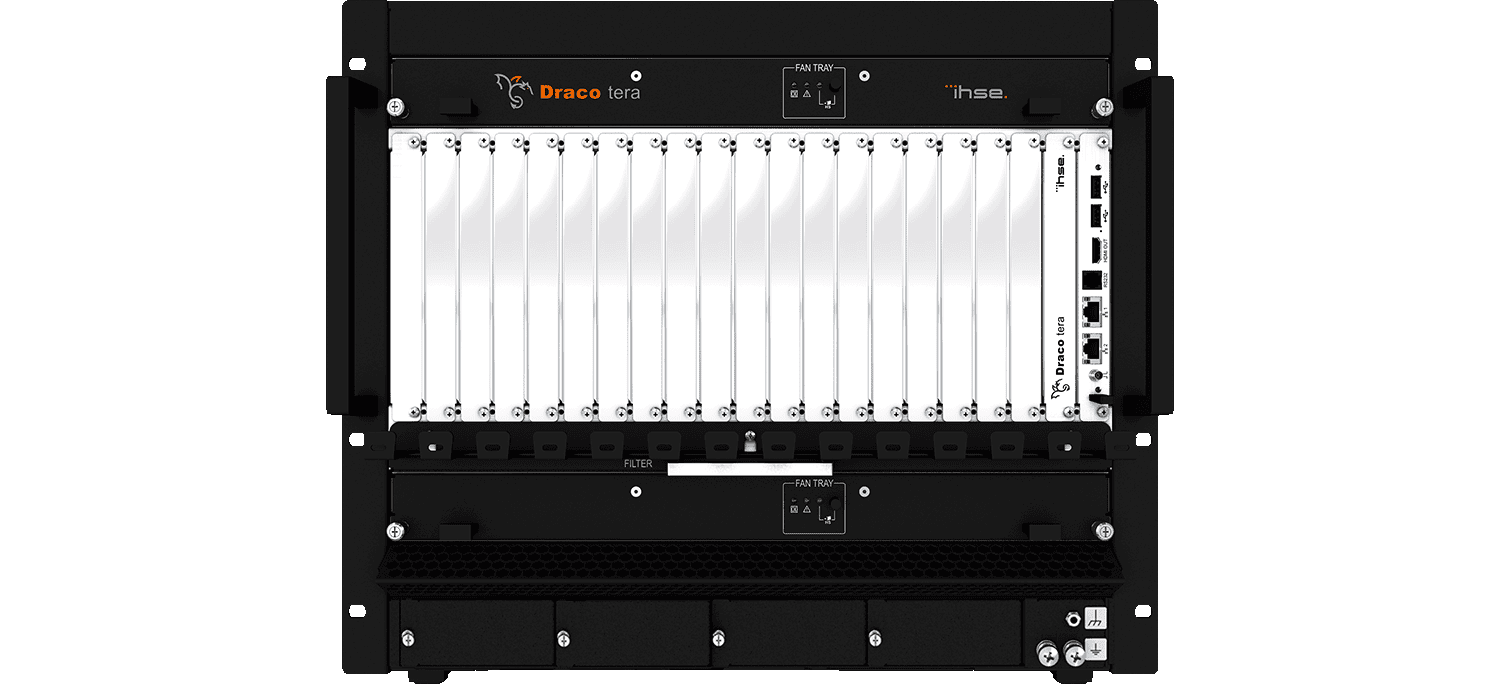

 | K480-160-R1 | Draco tera enterprise with 160 ports (base unit with controller module and 2x power supply units), 9 RU, free configuration |

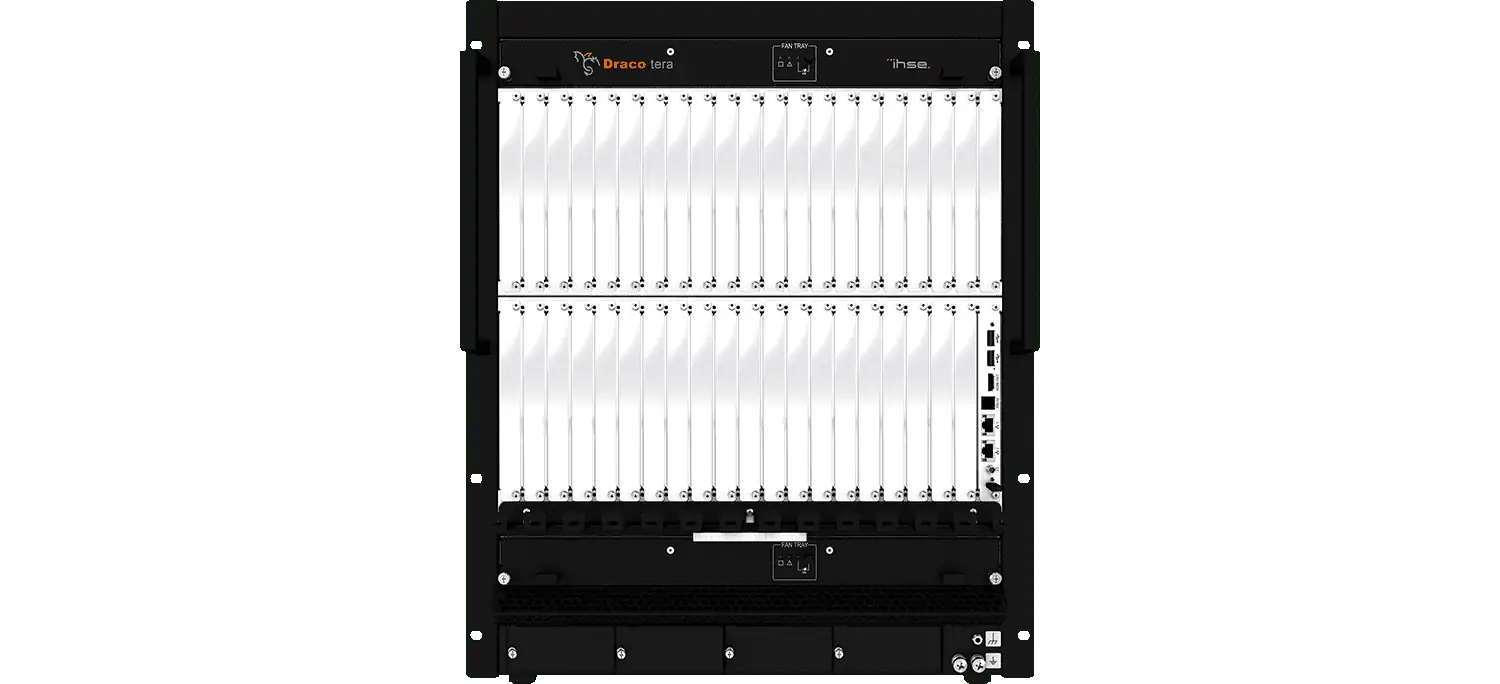

 | K480-288-R1 | Draco tera enterprise with 288 ports (base unit with controller module and 2x power supply units), 13 RU, free configuration |

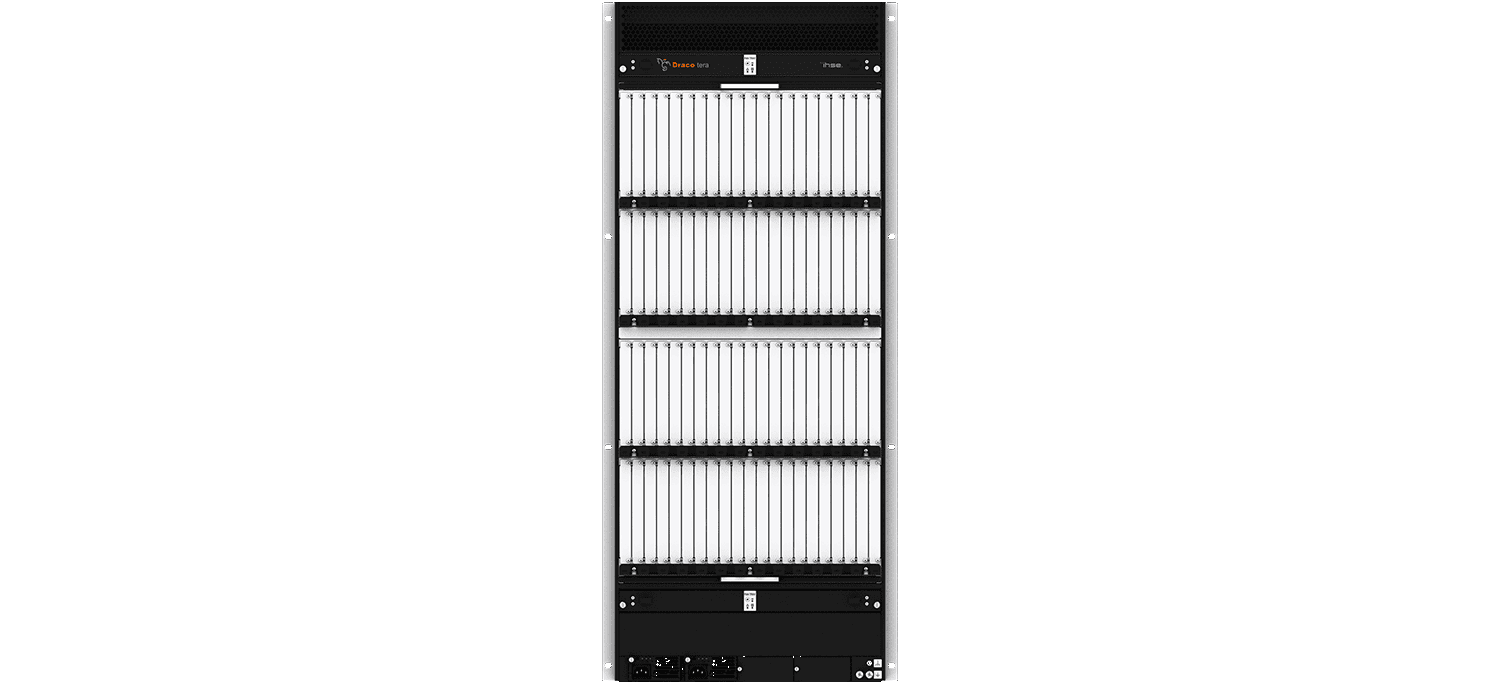

 | K480-576-R1A | Draco tera enterprise with 576 ports (base unit with 2x controller modules and 2x power supply units), 25 RU, free configuration |
 | K480-576S-R1A | Draco tera enterprise with 576 ports symmetric (base unit 2 x 288 ports (288 inputs / 288 outputs) with 2x controller modules and 2x power supply units), 25 RU, free configuration |
All Variations
| Image | Modell: | Description |
|---|---|---|
 | 459-BMB | Adapter cable coax, Micro-BNC to BNC (suitable for 459-3BX) |
 | 480-UNI16 | Draco tera enterprise universal I/O module (8 ports) for USB 3.0 and SDI, empty, free configuration |
 | 459-3FX | SFP single-mode, LC duplex, bidirectional, 3G-SDI, MSA |
 | 459-3BX | SFP SDI, 3G/HD/SD video, Micro-BNC to BNC, MSA |
 | 459-1S | SFP, single-mode, LC duplex, bidirectional, 1G, MSA |
| 459-1V | SFP single-mode, LC duplex, bidirectional, 3G XV, MSA |
 | 480-C8R1 | Draco tera enterprise Cat X I/O module (8 ports), Multi-Screen with 8 monitors |
| 459-6M | SFP multi-mode, LC duplex, bidirectional, for USB 3.0, 6G, MSA |
 | 480-GRD-S8R1 | Draco tera enterprise Grid board (8 to 1), LC duplex fiber, 10 km, 10G |
| 459-10S | SFP single-mode, LC duplex, bidirectional, 10G, MSA, 10km |
| 480-S8X | Draco tera enterprise fiber, I/O module (8 ports), fiber XV (3G) incl. 8 x 459-1V |
| 480-S8R1 | Draco tera enterprise fiber, I/O module (8 ports) incl. 8 x 459-1S |
| 480-C8X | Draco tera enterprise Cat X I/O module (8 ports), Cat X XV (3G) |
 | 480-CTRL2 | Draco tera enterprise controller module incl. Dual TCP/IP, HDMI, USB-HID, RS232 and Genlock |
All Variations
| Image | Modell: | Description |
|---|---|---|
| 480-CTRL2 | Controller module incl. Dual TCP/IP, HDMI, USB-HID, RS232 and Genlock |
 | 480-FAN-048 | Fan tray for Draco tera enterprise with 48 ports (spare part) |
 | 480-FAN-080 | Fan tray for Draco tera enterprise with 80 ports (spare part) |
 | 480-FAN-160 | Fan tray for Draco tera enterprise with 160 ports (spare part) |
| 480-FAN-288 | Fan tray for Draco tera enterprise with 288 ports (spare part) |
| 480-FAN-576 | Fan tray for Draco tera enterprise with 576 ports (spare part) |
 | 480-FLTR-048 | Filter pads as consumable supply for Draco tera enterprise with 48 ports (spare part) |
 | 480-FLTR-080 | Filter pads as consumable supply for Draco tera enterprise with 80 ports (spare part) |
 | 480-FLTR-160 | Filter pads as consumable supply for Draco tera enterprise with 160 ports (spare part) |
| 480-FLTR-288 | Filter pads as consumable supply for Draco tera enterprise with 288 ports (spare part) |
| 480-FLTR-576 | Filter pads as consumable supply for Draco tera enterprise with 576 ports (spare part) |
 | 480-RED-048 | Plug-in power supply unit for Draco tera enterprise with 48 ports (spare part or redundancy) |
| 480-RED-080 | Plug-in power supply unit for Draco tera enterprise with 80 ports (spare part or redundancy) |
| 480-RED-288 | Plug-in power supply unit for Draco tera enterprise with 160/288 ports (spare part or redundancy) |
| 480-RED-576-R1 | Plug-in power supply unit for Draco tera enterprise with 576 ports (spare part or redundancy) |
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio
