DisplayPort-Umschalter von Single- bis Quad-Head

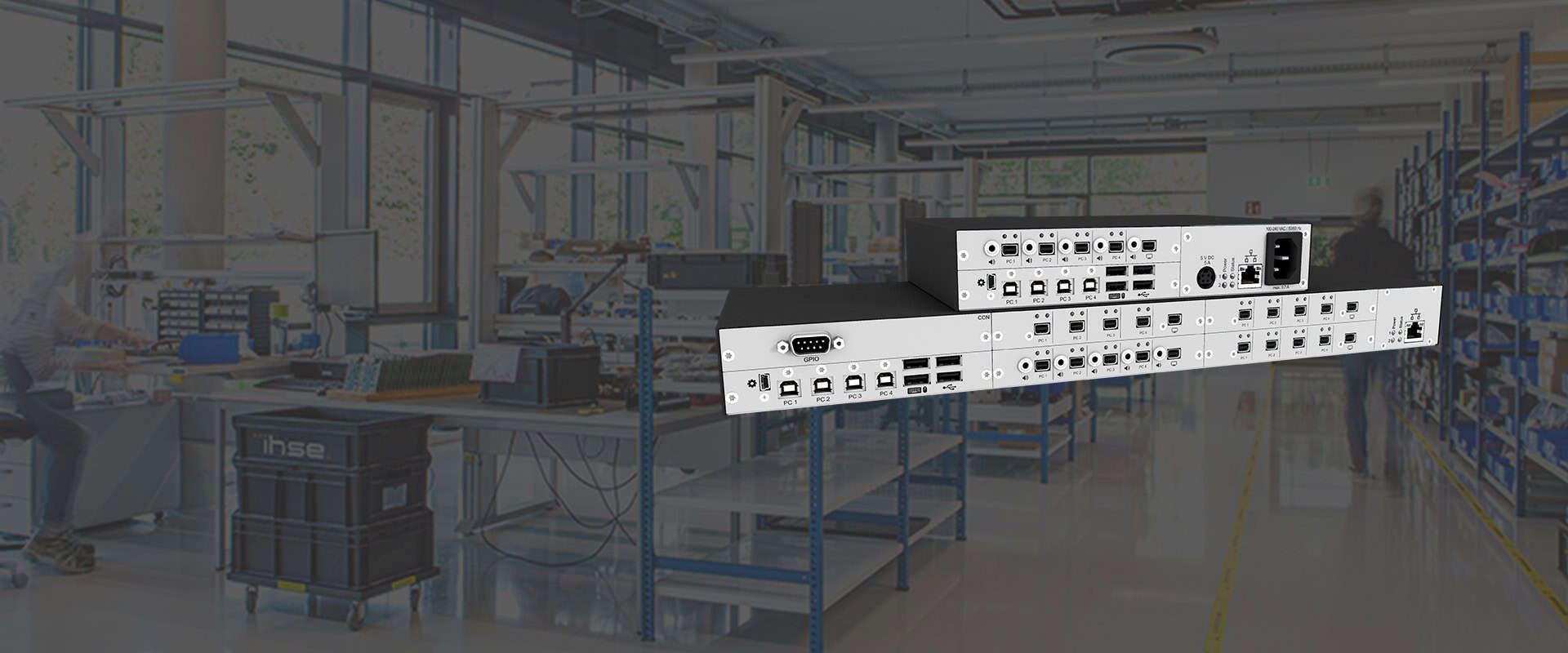

Draco DisplayPort KVM-Umschalter (Series DPS41)

Anwendungsbeispiele
Der DisplayPort KVM-Umschalter DPS41 ermöglicht homogene Kombinationen von Erweiterung und einfachem Desktop-Switching hauptsächlich für Visualisierungsszenarien in der Flugsicherung und im Flugverkehrsmanagement (ATC & ATM) und auch für andere ähnliche Anwendungen, einschließlich 4:1 Single-Head, Dual-Head, Triple-Head und Quad-Head.

Platzsparend & Modular
Auch mit Multi-Head passt der neue Draco DisplayPort KVM-Switch in 1HE und bietet integrierte Extender-Optionen.

Audio-Eigenschaften
Der DP-KVM-Umschalter unterstützt eingebettetes digitales Audio mit jeder DP-Schnittstelle. Für den analogen Stereo-Audioausgang bietet das DPS41-Modul eine 3,5-mm-Buchse.

Erweiterbarkeit & Variabilität
Mit Chassis mit Backplane und IP-Management-Schnittstelle können kundenspezifische, hot-plug-fähige und hot-swap-fähige Multi-Head-Versionen einfach konfiguriert werden. Grundlage für alle kundenspezifischen Konfigurationen ist das USB-Switch-Modul für Tastatur-, Maus- und USB2.0-
Konnektivität.
Berührungslose Schaltmodule und Video-Switch-Module können dann je nach Bedarf hinzugefügt werden. Auch Extender-Module können für platzsparende Designs in nur 1 HE hinzugefügt werden.

Produkt­eigenschaften

Draco DisplayPort KVM-Umschalter (Series DPS41)

  • Eingang: 4x Mini DP; Ausgang: 1x Mini DP pro Video-Head

  • Ein Arbeitsplatz (Tastatur, Maus) kann bis zu 4 PCs kontrollieren

  • Video-Anzeige kann zwischen den Quellen umgeschaltet werden

  • DP-Video-Signale werden bis zu 4K60 unterstützt

  • Erweiterbar von Single-Head bis zu 5 Video-Heads

  • Schaltbar über API, Hotkey, Mausbewegung und optional über Tastenfelder mittels GPIO

  • USB 2.0-Unterstützung

  • Kompaktes (1HE) Design für den Arbeitsplatz

  • Variables / modulares Konzept mit redundanter Spannungsversorgung, erweiterbar (Multi-Head, GPIO, SNMP)

  • Ergonomisches Umschalten der Kanäle mit der Maus

  • Audio-Unterstützung:
    – Board ohne Audio-Schnittstelle unterstützt alle Audio-Standards innerhalb des DP Standards
    – Board mit Audio-Schnittstelle unterstützt zusätzlich nicht-synchrones analoges Audio

  • Kombinierbar mit Extendern/Matrix-Systemen (Serien 483 SH / DH und 490)

  • Flexible Konfiguration erlauben hot-expand und hot-swap

  • Optionales Zubehör: DP- und USB-Kabel können separat bestellt werden

Draco DisplayPort KVM-Umschalter Anfrage

Kontaktieren Sie einen unserer Experten für individuelle Einblicke und persönliche Beratung.

Jetzt kontaktieren

Technische Daten

Draco DisplayPort KVM-Umschalter (Series DPS41)
Eingang
DPS41-B 4x Mini-DP DPS4.1-A-B 4x Mini-DP 4x 3.5 mm Audiobuchse
Ausgang
DPS41-B 1x Mini-DP, max. 4K60/5120 x 1440 @ 60 Hz DPS41-A-B 1x Mini-DP, max. 4K60/5120 x 1440 @ 60 Hz 1x Audio (3,5 mm analog)
Audio
Synchronisiertes Schalten, eingebettet digital/analog
Maximale Auflösung
Bis zu 4096 x 2160 @ 60 Hz (4K DCI) oder 3840 x 2160 @ 60 Hz (UHD), Farbtiefe 8 bit (4:4:4)
Tastatur/Maus
USB-HID
Optionale Schnittstellen
USB-HID, USB 2.0 (max. 480 Mbit/s), Mini-USB, GPIO, RJ45 (KVM-Verbindung), 3,5 mm Audio-Schnittstelle (analog)
Spannungsversorgung
Abhängig vom gewählten Chassis
Leistungsaufnahme
Abhängig vom gewählten Chassis
Betriebstemperatur
0 bis 45 °C (41 bis 113 °F)
Lagertemperatur
-25 bis 60 °C (-13 bis 140 °F)
Relative Luftfeuchtigkeit
Max. 80 % (keine Kondensation)
Betriebshöhe
Max. 2.500 m (7,500 ft)
Abmessungen
Abhängig vom gewählten Chassis
Gewicht
Abhängig vom gewählten Chassis

Funktions­darstellung

Draco DisplayPort KVM-Umschalter (Series DPS41)
Kundenspezifische Konfiguration im 474-BODY6BP-SNMP-Chassis

Downloads

Draco DisplayPort KVM-Umschalter (Series DPS41)

Datenblatt

Download

Artikelnummern

Draco DisplayPort KVM-Umschalter (Series DPS41)

  • Draco DP Switch board for customized variants

    B476-4U4T
    Draco vario U-Switch module 4x USB-HID, USB 2.0 (mandatory)
    DPS41-B
    Draco DisplayPort KVM Switch Board without audio
    DPS41-A-B
    Draco DisplayPort KVM Switch Board with audio
    R474-BGX
    Draco vario CON add-on module with 8x GPIO
    474-BODY2BPF-SNMP
    Slide-In chassis for 2 modules with backplane, integrated IP management
    474-BODY6BP-SNMP
    Slide-In chassis for 6 modules with backplane, integrated IP management

  • Examples for customized configurations - hot-expand, hot-swap, remote monitor and control

    474-BODY2BPF-SNMP + B476-4U4T + DPS41A-B
    Draco DisplayPort KVMA Switch – Single Head
    474-BODY6BP-SNMP + B476-4U4T + 1x DPS41A-B + 1x DPS41-B
    Draco DisplayPort KVMA Switch – Dual Head
    474-BODY6BP-SNMP + B476-4U4T + 1x DPS41A-B + 2x DPS41-B
    Draco DisplayPort KVMA Switch – Triple Head
    474-BODY6BP-SNMP + B476-4U4T + 1x DPS41A-B + 3x DPS41-B
    Draco DisplayPort KVMA Switch – Quad Head
